该泵适用于石油行业、陆地油库、油罐车的产品，并适合于作船用货油泵、舱底泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～80℃，如输送化工液体可改用耐腐蚀机械密封。
CYZ-A型自吸式油泵主要特点
1、属自吸式离心泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长具有较强的自吸能力等优点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。用于油轮或输
水船舶上时，可兼作扫舱泵，扫舱效果良好。
2、是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需要安装底阀，因此简化了管路系统，又改善了劳动条件。

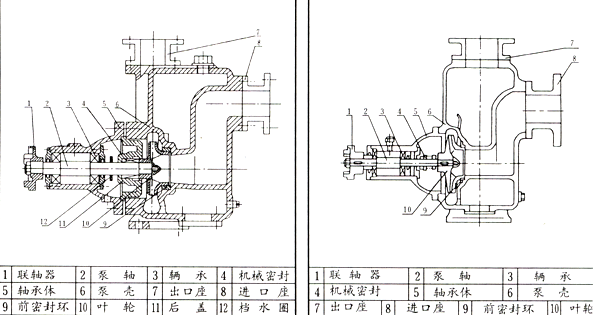

CYZ-A型自吸式油泵结构简图

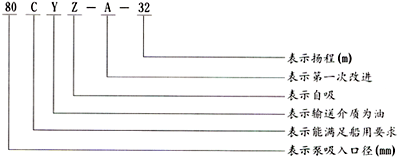

 CYZ-A型自吸式油泵型号意义
CYZ-A型自吸式油泵性能参数表 型 号 | 流量 | 扬程
（m） | 转速
（r/min） | 效率
（%） | 电机功率
（kw） | 口径（入）出 | （m3/h） | (l/s) | 吸入 | 排出 | 25cyz-a-20 | 3.2 | 0.9 | 20 | 6.5 | 2900 | 0.75 | 25 | 25 | 25cyz-a-32 | 3.2 | 0.9 | 32 | 6.5 | 2900 | 1.1 | 25 | 25 | 40cyz-a-20 | 6.3 | 1.8 | 20 | 6.5 | 2900 | 1.1 | 40 | 32 | 40cyz-a-40 | 10 | 2.8 | 40 | 6.5 | 2900 | 4 | 50 | 40 | 50cyz-a-12 | 15 | 4.2 | 12 | 6.5 | 2900 | 1.6 | 50 | 50 | 50cyz-a-20 | 18 | 5 | 20 | 6.5 | 2900 | 2.2 | 50 | 50 | 50cyz-a-35 | 14 | 3.9 | 35 | 6.5 | 2900 | 4 | 50 | 50 | 50cyz-a-40 | 10 | 2.8 | 40 | 6.5 | 2900 | 4 | 50 | 50 | 50cyz-a-50 | 12.5 | 3.5 | 50 | 6.5 | 2900 | 5.5 | 50 | 50 | 50cyz-a-60 | 15 | 4.2 | 60 | 6.5 | 2900 | 7.5 | 50 | 50 | 50cyz-a-75 | 20 | 5.6 | 75 | 6.5 | 2900 | 11 | 50 | 50 | 65cyz-a-15 | 30 | 8.3 | 15 | 6.5 | 2900 | 3 | 65 | 50 | 635cyz-a-32 | 25 | 6.9 | 32 | 6.5 | 2900 | 5.5 | 65 | 50 | 80cyz-a-13 | 35 | 9.7 | 13 | 6 | 2900 | 3 | 80 | 65 | 80cyz-a-17 | 43 | 12 | 17 | 6 | 2900 | 4 | 80 | 65 | 80cyz-a-22 | 40 | 11.1 | 22 | 6 | 2900 | 5.5 | 80 | 65 | 80cyz-a-25 | 50 | 13.9 | 25 | 6 | 2900 | 7.5 | 80 | 80 | 80cyz-a-32 | 50 | 13.9 | 25 | 6 | 2900 | 7.5 | 80 | 80 | 80cyz-a-55 | 60 | 16.7 | 55 | 6 | 2900 | 18.5 | 80 | 80 | 80cyz-a-70 | 60 | 16.7 | 70 | 6 | 2900 | 22 | 80 | 80 | 100cyz-a-20 | 100 | 27.8 | 20 | 6 | 2900 | 11 | 100 | 80 | 100cyz-a-40 | 100 | 27.8 | 40 | 6 | 2900 | 22 | 100 | 100 | 100cyz-a-40a | 100 | 27.8 | 40 | 6 | 1450 | 22 | 100 | 100 | 100cyz-a-65 | 100 | 27.8 | 65 | 6 | 2900 | 30 | 100 | 100 | 100cyz-a-75 | 70 | 19.4 | 75 | 6 | 2900 | 30 | 100 | 100 | 150cyz-a-45 | 170 | 47.2 | 45 | 5 | 2900 | 37 | 150 | 100 | 150cyz-a-55 | 170 | 47.2 | 55 | 5 | 2900 | 45 | 150 | 100 | 150cyz-a-65 | 170 | 47.2 | 65 | 5 | 2900 | 55 | 150 | 100 | 150cyz-a-80 | 160 | 44.4 | 80 | 5 | 2900 | 55 | 150 | 100 | 200cyz-a-63 | 280 | 77.8 | 63 | 5 | 1450 | 90 | 200 | 150 | 250cyz-a-50 | 400 | 111.1 | 50 | 5 | 1450 | 90 | 250 | 200 | 300cyz-a-50 | 500 | 138.9 | 50 | 5 | 1450 | 110 | 300 | 250 |
CYZ-A型自吸式油泵安装图
使用
(一).起动前的准备及检查工作：
1.CYZ-A型自吸油泵，根据泵的工作运转状况，分别采用优质钙基黄油和10号机油进行润滑，如果采用黄油润滑的泵应定期向轴承箱内加注黄油，采用机油润滑的泵，如果油位不足，则加足
之。
2.检查CYZ-A型自吸式离心油泵壳内的储液是否高于叶轮的上边缘，如若不足，可以从泵壳上的加液口处直接向泵体
内注入储液，不应在储液不足的情况下启动运转，泵则不能正常工作，且易损坏机械密封。
3.检查CYZ-A型自吸式离心油泵的转动部件是否有卡住磕碰现象。
4.检查CYZ-A型自吸式离心油泵体底脚及各联结处螺母有无松动现象。
5.检查CYZ-A型自吸式离心油泵轴与电动机主轴的同轴度或平行度。
6.检查CYZ-A型自吸式离心油泵进口管路是否漏气，如有漏气，必须设法排除。
7.打开吸入管路的阀门，稍开（不要全开）出口控制阀。
(二).停泵
1.首先必须关闭吐出管路上的闸阀。
2.使泵停止转动。
3.在寒冷季节，应将泵体内的储液和轴承体冷却室内的水放空，以防冻裂机件。
故障原因及解决方法 故障形式 | 产生原因 | 排除方法 | 自吸式油泵不出油 | 1.泵壳内未加储液或储液不足
2.吸入管路漏气
3.转速太低
4.吸程太高或吸入管路过长
5.机械密封泄漏量过大
6.吸入管路气体不能从出口排出 | 1.加足储液
2.检查并排除漏气现象
3.调整转速
4.降低吸程或缩短吸入管路
5.修复或更换
6.使之排出 | 自吸油泵杂音和振动较大 | 1.底脚不稳
2.泵轴弯曲
3.汽蚀现象
4.轴承磨损严重
5.进出管路内有杂物
6.泵与电动机两者主轴不同心 | 1.加固
2.更换或校正
3.调整工况
4.更换
5.清除杂物
6.调整同轴度 | 自吸油泵出油量不足 | 1.叶轮流道与吸入管被堵塞
2.叶轮或叶轮密封磨损严重
3.功率不足或转速太低 | 1.排除堵塞物
2.更换口环
3.加足功率、调至额定转速 | 自吸油泵轴功率
消耗过大 | 1.流量过大
2.转速太高
3.泵轴弯曲或叶轮卡碰
4.泵内流道堵塞或被卡住 | 1.升高出口压力
2.适当降低
3.更换或校正
4.排队堵塞物 |
CYZ-A型自吸式油泵性能型谱图 其他条件
口径：25-300mm
流量：3.2-500m3/h
扬程：12-80m
转速：1450/2900r/min
温度：-20-80℃
材质：铸铁、不锈钢
密封：耐腐机械密封 |
